LED-Tester osvětlení vozidla 7 / 13 pólu

Detailní popis produktu

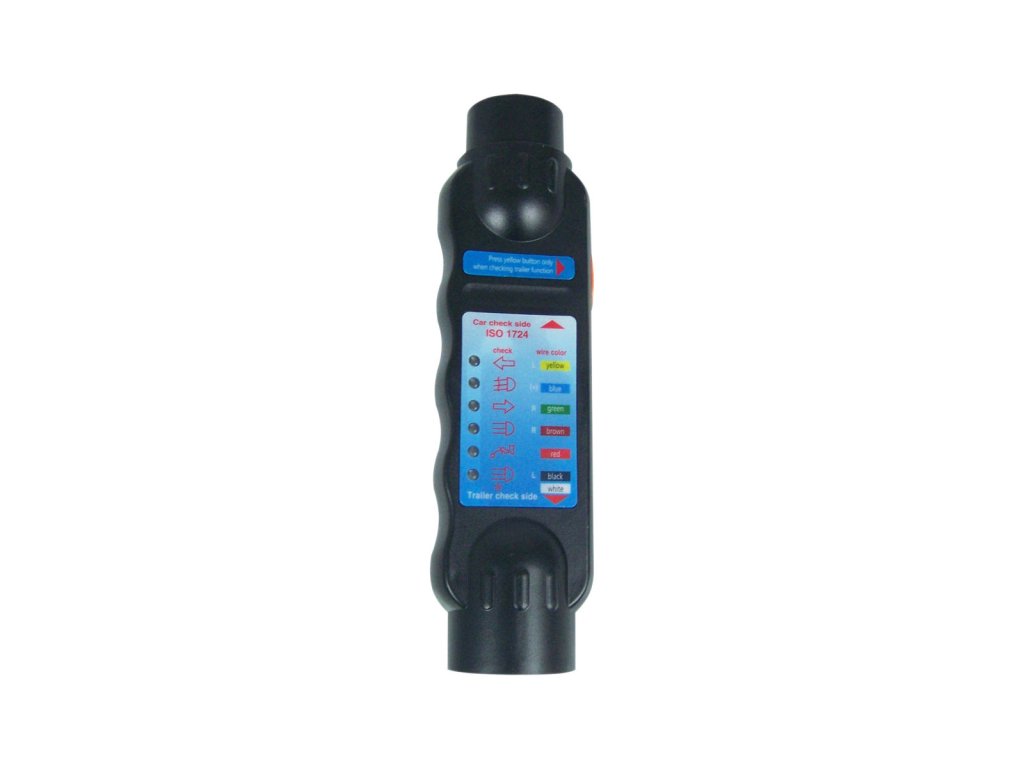

Dieses LED-Prüfgerät testet alle verkehrswichtigen Beleuchtungsfunktionen an Fahrzeug-Anhängerdosen und -Anhängersteckern.

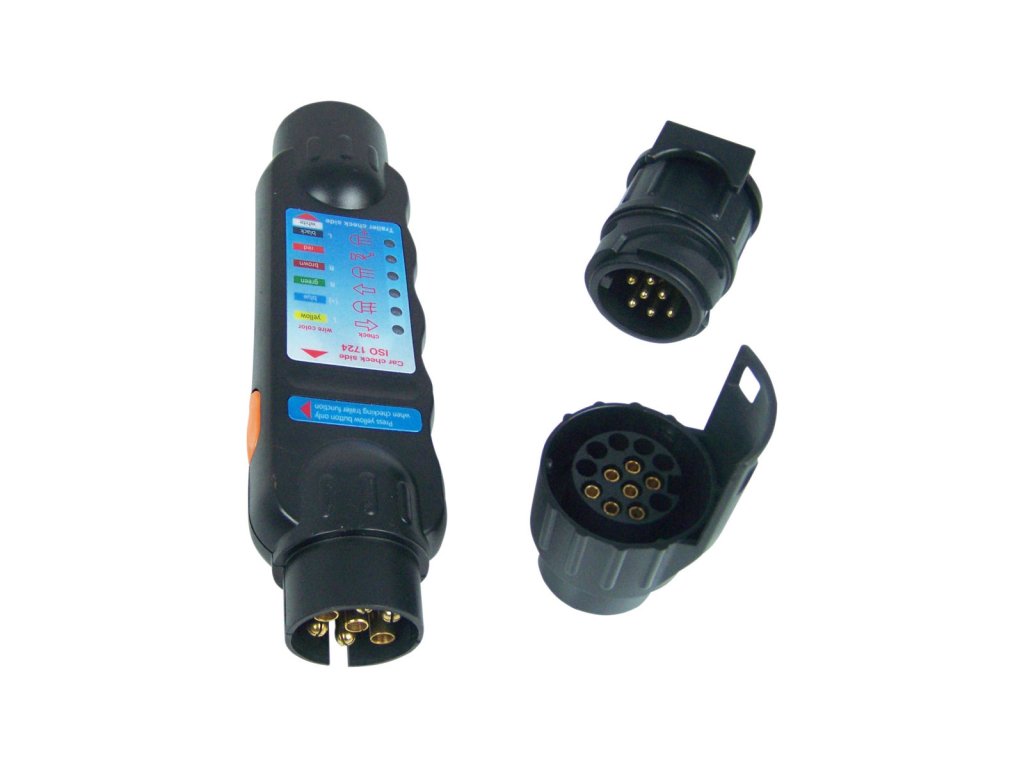

Die Anzeige der LED zeigt die jeweilige defekte Kabelfarbe. Es prüft alle 7poligen Dosen und Stecker und über die zwei mitgelieferten Adapter alle 13poligen Dosen und Stecker in 7poliger Funktion.
Beide Adapter können zusätzlich zwischen 13poligem Zugfahrzeug und 7poligem Anhänger  und umgekehrt verwendet werden.
Stromaufnahme über 9 V Blockbatterie
(nicht im Lieferumfang)

Anwendung:

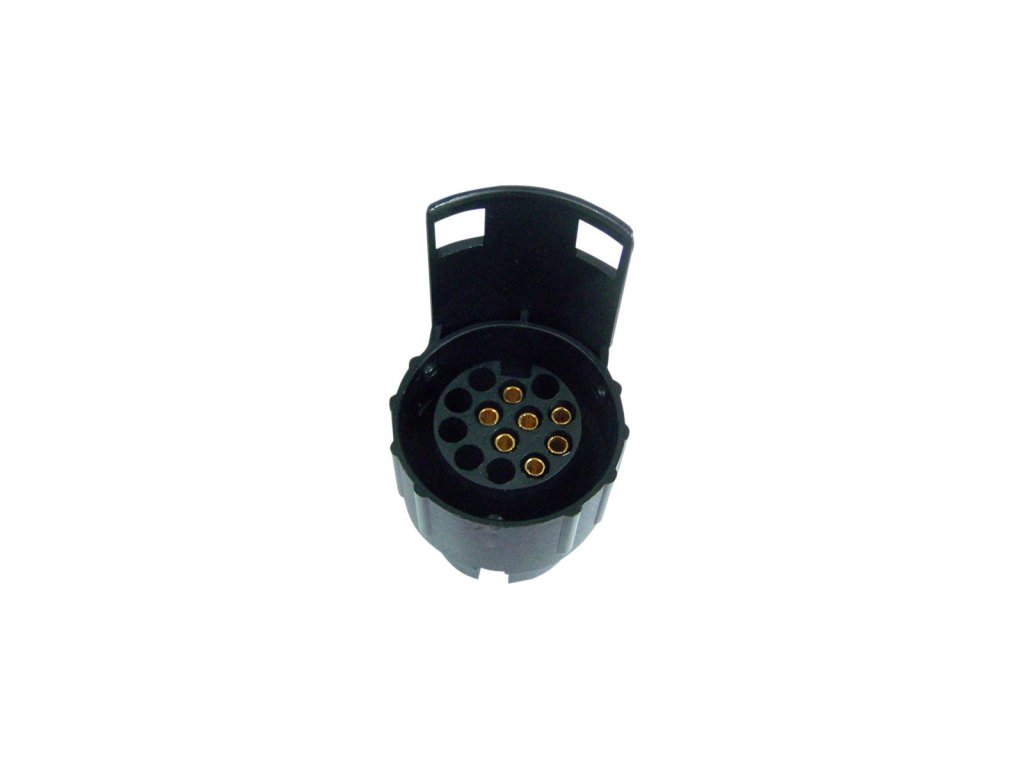

• Tester auf die Fahrzeugsteckdose aufstecken. Ist das Fahrzeug miteiner 13-poligen Steckdose ausgerüstet, den Adapter (mit Deckel) dazwischen stecken.
• Zündung einschalten und alle Funktionen mit Hilfe einer 2. Person
  testen. Bei ordnungsgemäßer Belegung der Steckdose leuchtet
  die zugehörige Anzeige (beim Blinken blinkt die Anzeige mit).

Prüfung des Anhängersteckers:

• Legen Sie die 9-V-Batterie polrichtig in das Batteriefach des Testers ein.

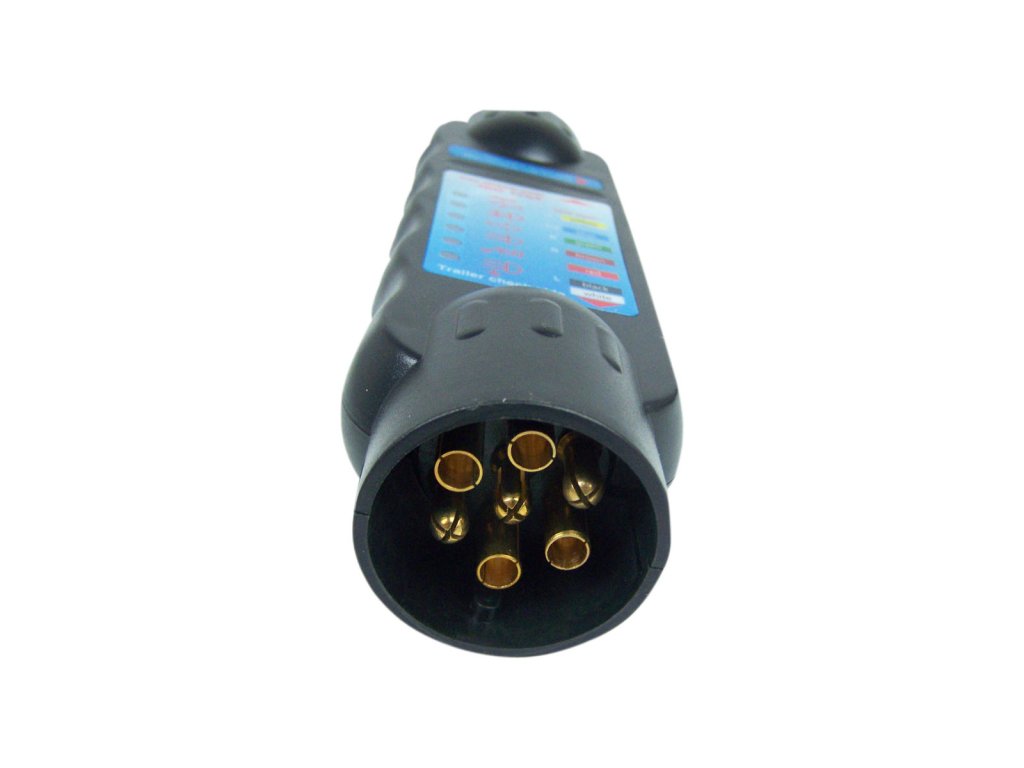

• Stecken Sie den Tester auf den Anhängerstecker. Ggf. stecken Sie den 13-poligen Adapter (ohne Deckel) dazwischen.
• Drücken Sie den gelben Testknopf. Ist der Anhänger mit allen Funktionen (Blinken, Rück- und Bremslicht, Nebelschlussleuchte)
  ausgestattet, müssen während des Drückens des Testknopfes alle 6 Anzeigen aufleuchten. Bitte beachten Sie, dass nicht alle
  Anhänger mit einer Nebelschlussleuchte ausgestattet sind.
  Dann leuchtet die betreffende Anzeige (blau) nicht.

Fehlersuchhinweise:

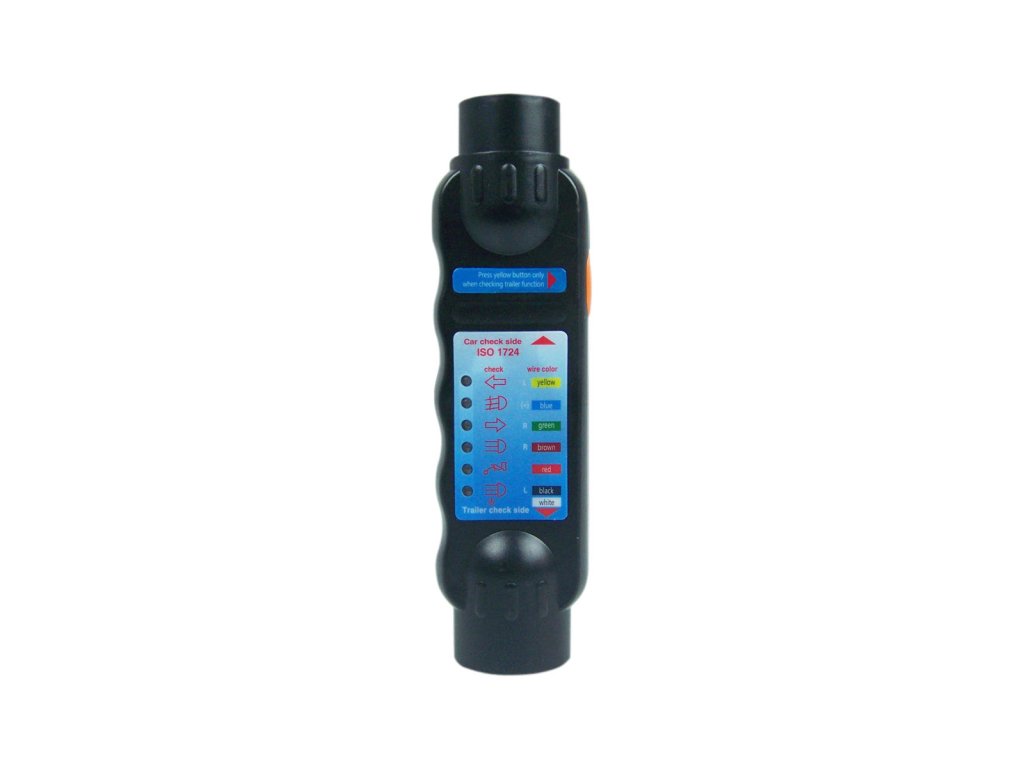

• Die Farben hinter den Anzeigen zeigen die Norm-Kabelfarbe der jeweiligen Ader an.
• Wenn beim Test keine Anzeige aufleuchtet, ist meist die Masseleitung unterbrochen. Bei Anhängertest überprüfen, ob die
  9-V-Batterie voll ist, ansonsten ersetzen.
• Bei Fehlen einzelner Anzeigen zugehörige Glühlampen und die Verkabelung dorthin überprüfen.
• Stecker-/Steckdosenkontakte reinigen (blank machen) und Festsitz der Kontaktschrauben in Stecker/Steckdose überprüfen.

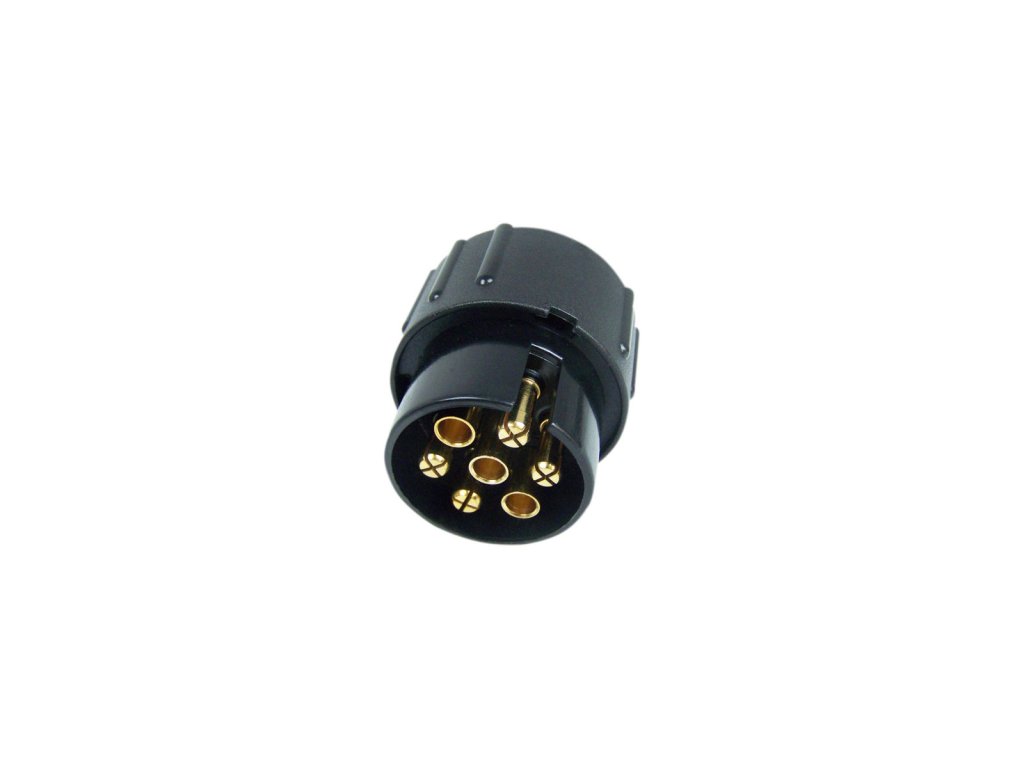

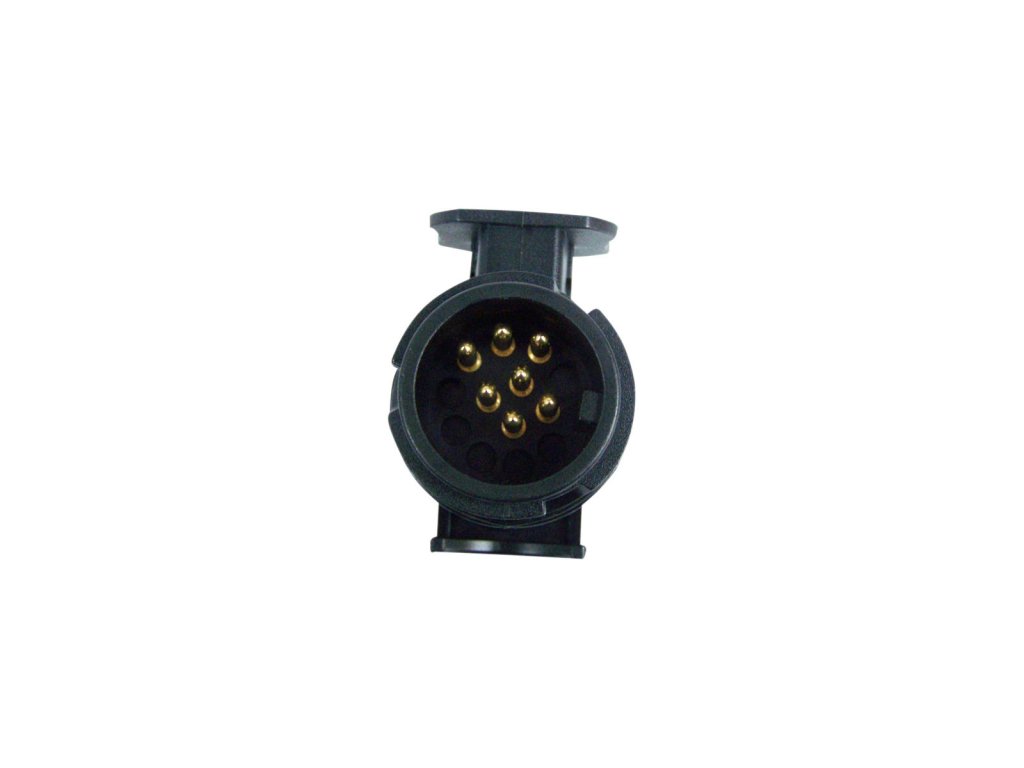

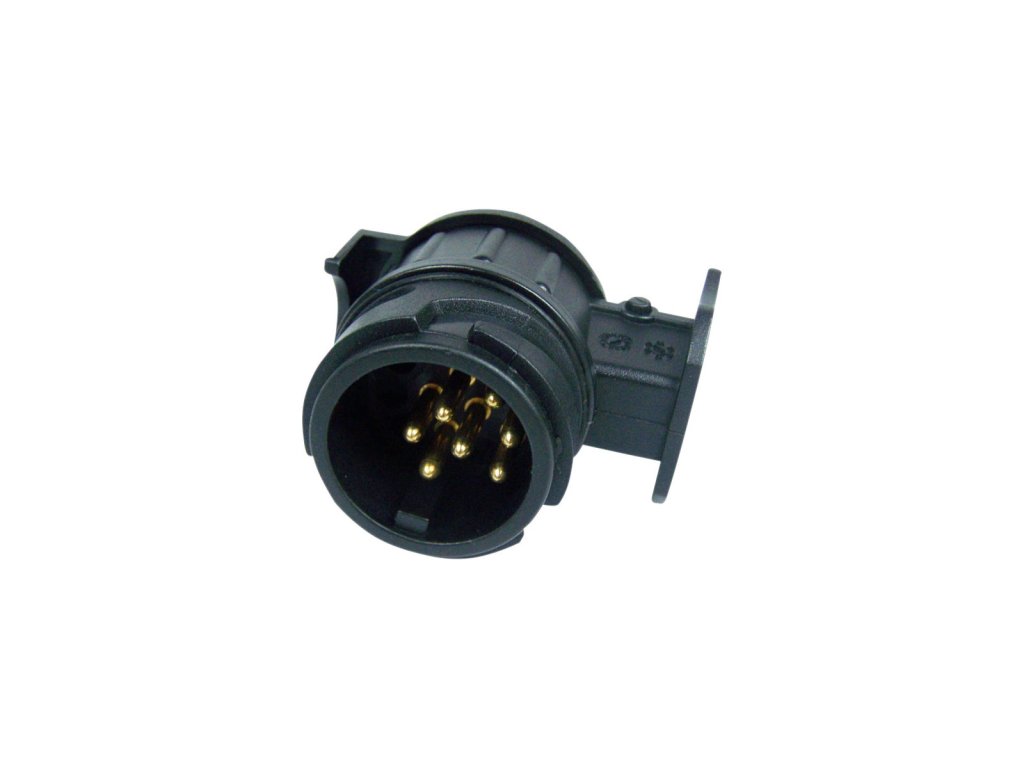

Einsatz der Adapter zur Anpassung von Fahrzeug und Anhänger:
Die Adapter sind auch für die Anpassung zwischen verschiedenen Systemen an Fahrzeug und Anhänger einsetzbar. Einfach
jeweiligen Adapter zwischen Fahrzeugsteckdose und Anhängerstecker stecken.
